Toote kirjeldus
Roostevabast terasest toru liitmikud: terviklik ülevaade
Roostevabast terasest torude liitmikud ühendavad torustikusüsteemides kasutatavaid komponente, mis on valmistatud roostevabast terasest, et pakkuda erakordset korrosioonikindlust, kõrge tugevust, vastupidavust temperatuuri variatsioonide vahel, hügieenilised omadused ja pikk tööiga. Roostevabast terasest liitmikud on kriitilised komponendid sellistes tööstusharudes nagu naftakeemia, nafta ja gaas, laevaehitus, elektritootmine, toidu- ja joogi- ja farmaatsiatöötlus.
Klassifikatsioon funktsiooni ja kuju järgi

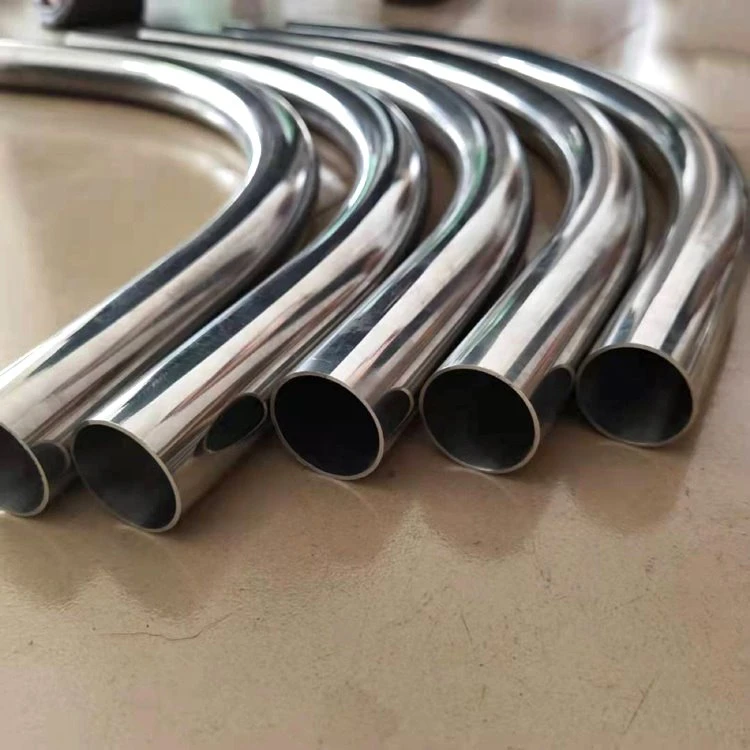

- Roostevabast terasest küünarnukk ja Bend:Kasutatakse torujuhtme suuna muutmiseks. "Küünarnukid" viitavad tavaliselt standardiseeritud lühikesele - RADIUS (SR) või Long - RADIUS (LR) painub, samas kui "Bends" viitab sageli kohandatud - valmistatud torudele konkreetsete nurkadega.
- Roostevabast terasest tee:Kasutatakse siis, kui on vaja hargnemisliini, ühendades kolm toru. Saadaval võrdsete ja redutseerivate tüüpidena.
- Roostevabast terasest rist:Kasutatakse seal, kus kohtuvad neli toru, võimaldades voogude jagamist või kombinatsiooni.
- Roostevabast terasest reduktor (kontsentriline ja ekstsentriline):Kasutatakse kahe erineva läbimõõduga toru ühendamiseks. Kontsentrilised reduktorid säilitavad keskjoone, ekstsentrilised reduktorid hoiavad samal ajal ühe külje (mida sageli kasutatakse torude nagide või alumise - {- säilitamiseks - torude tasemete hoidmiseks).
- Roostevabast terasest kork:Kasutatakse toru otsa tihendamiseks.
- Muud liitmikud:Kaasa ühendused (ametiühingud), äärikud, tüki otsad jne.
Klassifikatsioon ühenduse tüübi järgi
1. Butt - keevisõmblus (BW) liitmikud
Omadused:Liitmikul on kaldu ots, mis keevitatakse otse toru külge. Pakub kõrgeimat tugevust, parimat tihendus jõudlust ja sobib kõrge - rõhu ja kõrge - temperatuurirakenduste jaoks.
Rahvusvahelised standardid:
- USA standard (ASME):ASME B16.9 (tehas - valmistas sepistatud tagumiku - keevitusi), ASME B16.28 (Werdged Steel Butt {- keevitamise lühikesed raadiused küünarnukid ja tagastab).
- Euroopa standard (EN):En 10253 - 4 (Butt - keevituste toru liitmikud - 4. osa: Washed Austenitic ja Austenitic-Ferritic (dupleks roostevaba terased).
2. pistikupesa - keevisõmblus (SW) liitmikud
Omadused:Toru sisestatakse sobivasse ja filee -, keevitatakse väljastpoolt. Ideaalne väiksemate torude suuruste jaoks (tavaliselt NPS 3/DN 80 korral) ja mõõduka rõhurakenduste jaoks, kus demonteerimine pole ette nähtud.
Rahvusvaheline standard:
- Esmane standard:ASME B16.11 (võltsitud liitmikud, socket - keevitamine ja keermestatud).
3. keermestatud (THD) liitmikud
Omadused:Funktsiooni sisemine (FPT) või välised (MPT) keermed kruviühenduste jaoks. Laske hõlpsasti kokku panna ja lahtivõtteta keevitada, kuid neil on madalama rõhu hinnangud ja potentsiaalsed lekketeed. Pole vibratsiooniteenuste jaoks soovitatav.
Rahvusvahelised standardid:
- USA standard:ASME B16.11 (liitmikud), ASME B1.20.1 (määratleb NPT - National Pipe koonuse lõime standard).
- Euroopa standard:En 10226 - 1 (toruniidid, kus surve - kitsad vuugid tehakse lõimedel - 1. osa: koonuse välised lõimed ja paralleelsed sisemised lõimed - mõõtmed, toleransid ja määramine). Tavaliste niitüüpide hulka kuulub R/RP (ISO 7-1).
Klassifikatsioon materjali järgi
Klassifikatsioon materjali järgi: USA (ASTM/ASME) ja Euroopa (EN) standardid
Materiaalne hinne on sobivuse jõudluse jaoks ülioluline. Allpool on tabel, milles loetletakse kõik nimetatud materjalid koos nende standardsete tähistega.
|
Üldnimi / kirjeldus |
USA standard (ASTM A403 / A182) |
UNS -i number |
Euronorm (en) materiaalne number |
Euronorm (EN) nimetus (umbes) |
Põhiomadused ja tüüpilised rakendused |
|
Austeniitilised roostevabad terased |
|||||
|
304 |
WP304 / F304 |
S30400 |
1.4301 |
X5crni18-10 |
Üldotstarbeline. Hea korrosioonikindlus kerges keskkonnas. |
|
304L |
WP304L / F304L |
S30403 |
1.4307 |
X2crni18-9 |
Madala süsinikusisaldusega versioon paranenud resistentsuse jaoks pärast keevitamist graanulaarsele korrosioonile. |
|
316 |
WP316 / F316 |
S31600 |
1.4401 |
X5crnimo17-12-2 |
Molübdeeniga. Parem vastupidavus pitingule ja lõhede korrosioonile. Keemiliste, merekeskkondade jaoks. |
|
316L |
WP316L / F316L |
S31603 |
1.4404 |
X2crnimo17-12-2 |
Madala süsinikusisaldusega versioon 316 keevitatud rakenduste jaoks. |
|
310S |
WP310S / F310S |
S31008 |
1.4845 |
X12crni25-21 |
Kõrge CR/NI sisu. Suurepärane kõrge - temperatuuri oksüdatsiooni takistus. Ahjuosad. |
|
321 |
WP321 / F321 |
S32100 |
1.4541 |
X6crniti18-10 |
Stabiliseeritud titaaniga. Valib graanulaarse korrosiooni, mis on hea kõrge - temperatuuriteenuse jaoks. |
|
347H |
WP347H / F347H |
S34709 |
1.4912 |
X6crninb18-10 |
Stabiliseeritud nioobiumiga. Kõrge tugevus kõrgendatud temperatuuridel. Elektrijaamade katlad. |
|
904L |
WP904L / F904L |
N08904 |
1.4539 |
X1nicrmocu25-20-5 |
Kõrge - Alloy Austenitic Steel. Suurepärane vastupidavus väävelhappe ja kloriidide suhtes. |
|
317L |
WP317L / F317L |
S31703 |
1.4438 |
X2crnimo18-16-4 |
Kõrgem molübdeenisisaldus kui 316L paranenud korrosioonikindluse korral. |
|
Duplex roostevaba terased |
|||||
|
S31803 |
WP S31803 |
S31803 |
1.4462 |
X2crnimon22-5-3 |
Standardne dupleks (sageli grupeeritud S32205 -ga kui 2205). Kõrge tugevus, suurepärane vastupidavus kloriidi stressi korrosioonipragunemisele (SCC). |
|
S32205 |
WP S32205 |
S32205 |
1.4462 |
X2crnimon22-5-3 |
Standardne dupleks, kergelt optimeeritud kompositsioon võrreldes S31803 -ga. |
|
S32750 |
WP S32750 |
S32750 |
1.4410 |
X2crnimon25-7-4 |
Super dupleks. Parem korrosioonikindlus ja tugevus võrreldes 2205 -ga. |
|
S32760 |
WP S32760 |
S32760 |
1.4501 |
X2crnimocuwn25-7-4 |
Super dupleks (või hüper dupleks). Cu & W. -ga äärmuslike, agressiivsete keskkondade nagu avamere jaoks. |
Peamised materjali standardid
- ASTM A403:Standardspetsifikatsioon sepistatud austenitic roostevabast terasest torustiku liitmike jaoks. "WP" tähistab liitmike jaoks materiaalse hinde.
- ASTM A182:Sepistatud või valtsitud sulami ja roostevabast terasest toruäärsete äärikute, sepistatud liitmike, ventiilide ja osade standard spetsifikatsioon kõrge - temperatuuriteenuse jaoks. Tavaliselt kasutatakse ääristatud liitmike ja muude komponentide jaoks.
- UNS (ühtne nummerdamissüsteem):Rist - metallide ja sulamite võrdlussüsteem, mis on oluline materjali tuvastamiseks.
- EN -i standardid:Kasutage primaarse identifikaatorina materjali numbrit (nt 1.4404), sageli koos keemilise nimetusega (nt x2crnimo17-12-2).
Valiku kaalutlused
Õigete roostevabast terasest istungite valimine nõuab hoolikat analüüsi:
- Teeninduskeskkond:Vedeliku koostis, kontsentratsioon, temperatuur ja eriti kloriidioonide sisaldus (mis võib põhjustada pritsimist ja stressi korrosiooni pragunemist - SCC).
- Rõhu- ja temperatuurihinnangud:Materjalid nõrgenevad kõrgel temperatuuril; Mõned klassid on spetsiaalselt loodud temperatuuriteenuste jaoks.
- Asjakohased standardid ja sertifikaadid:Projekti spetsifikatsioonid dikteerivad nõutava standardsüsteemi (ASME või EN). Võib olla vajalik sertifikaadid nagu PED 2014/68/EL (surveseadmete direktiiv) või NACE MR0175/ISO 15156 (haputeenuse jaoks).
- Elu - tsükli maksumus:Kui Duplexi roostevabast terasest on kõrgemad algkulud kui 316L, võib nende suurem tugevus võimaldada õhemaid seinu ja pikem eluiga agressiivsetes keskkondades võib pakkuda paremat kogukulu.
Toote spetsifikatsioonid
Hebei Yongqiang Pipe Line Co., Ltd peab roostevabast terasest torude liitmike aasta - ümmargust inventari, sealhulgas küünarnukid, teesid, reduktorid ja palju muud. Mõningate spetsifikatsioonide leiate allolevast tabelist. Lisaks saab meie ettevõte osutada kohandatud tooteteenuseid ja toota erinevaid roostevabast terasest torude liitmikke vastavalt klientide terasklassile, joonistele, proovidele või parameetrite nõuetele, näiteks 30 -kraadise ja 60 kraadi küünarnukkidele, y - tüüpi teesid jne.
|
- aktsiate spetsifikatsioonides |
||||||
|
Nominaalsuurus |
Väljas läbimõõt |
Seina paksus (sch . 10 s) |
Seina paksus (sch . 40 s) |
|||
|
|
toll |
mm |
toll |
mm |
toll |
mm |
|
1" |
1.315 |
33.4 |
0.109 |
2.77 |
0.133 |
3.38 |
|
1 1/2" |
1.900 |
48.3 |
0.109 |
2.77 |
0.145 |
3.68 |
|
2" |
2.375 |
60.3 |
0.109 |
2.77 |
0.154 |
3.91 |
|
3" |
3.500 |
88.9 |
0.12 |
3.05 |
0.216 |
5.49 |
|
4" |
4.500 |
114.3 |
0.12 |
3.05 |
0.237 |
6.02 |
|
6" |
6.625 |
168.3 |
0.134 |
3.40 |
0.280 |
7.11 |
|
8" |
8.625 |
219.1 |
0.148 |
3.76 |
0.322 |
8.18 |
|
10" |
10.750 |
273.1 |
0.165 |
4.19 |
0.365 |
9.27 |
Kui vajate sulamist roostevabast terasest liitmikke, võtke meiega ühendust.
E -post: johnny@yqpipeline.com
Whatsapp: +86 15632733100
Tel: +86 317 6376727
Kuum tags: Roostevabast terasest liitmikud, Hiina roostevabast terasest liitmike tootjad, tarnijad, tehas
